Лабораторная работа по теме «Конструктор алгоритмов. Линейный вычислительный алгоритм»

Составление: Выграненко М.В., vygranenko@mail.ru

Конструктор алгоритмов

Программа Конструктор алгоритмов – ЦОР И.Г. Семакина, доступный для скачивания по адресам http://metodist.lbz.ru/avt_masterskaya_SemakinIG.html (авторская мастерская И.Г. Семакина на сайте методической службы издательства «Бином. Лаборатория знаний») или на нашем ресурсе: http://iiikt.narod.ru/osnov/mat9/9_030.exe)

Задание № 1. Линейный вычислительный алгоритм

З а д а н и е : вычислить диаметр и длину окружности заданного радиуса.

Ал г о р и т м в ы п о л н е н и я

1. Запустить конструктор алгоритмов.

2. В главном меню окна выбрать: Блок-схема | Новая блок-схема

3. В главном меню окна выбрать: Разработка (кнопки в левой панели инструментов должны стать активными - жёлтыми).

4. Выбрав инструмент Начало схемы алгоритма, щёлкнуть левой кнопкой мыши на рабочем поле:

5. Выбрав инструмент Описание переменных, щёлкнуть мышью на стрелочке между блоками начала и конца схемы алгоритма.

6. Выделить двойным щелчком Блок «Описание переменных».

7. В верхней панели инструментов нажать вторую кнопку слева Редактирование.

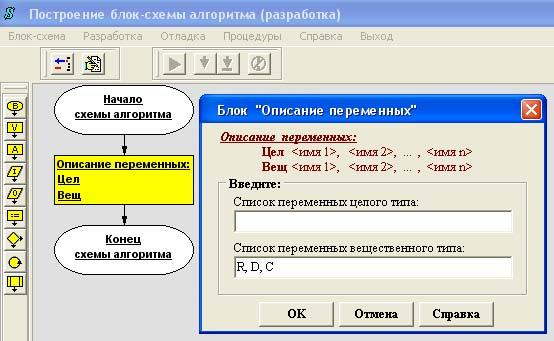

8. Во всплывающем окне Блок «Описание переменных» во вторую строку вписать имена переменных, соответствующие радиусу, диаметру и длине окружности (R, D, C):

9. Нажать ОК.

10. Выбрав инструмент Ввод данных, щёлкнуть мышью на стрелочке после блока Описание переменных.

11. Выделить двойным щелчком блок «Ввод данных».

12. В верхней панели инструментов нажать кнопку Редактирование.

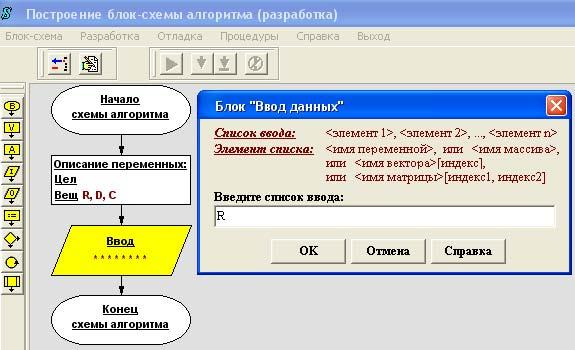

13. Во всплывающем окне Блок «Ввод данных» вписать имя переменной, соответствующее радиусу (R):

14. Нажать ОК.

15. Выбрав инструмент Присваивание, щёлкнуть мышью на стрелочке после блока Ввод данных.

16. Выделить двойным щелчком блок «Присваивание».

17. Нажать кнопку Редактирование.

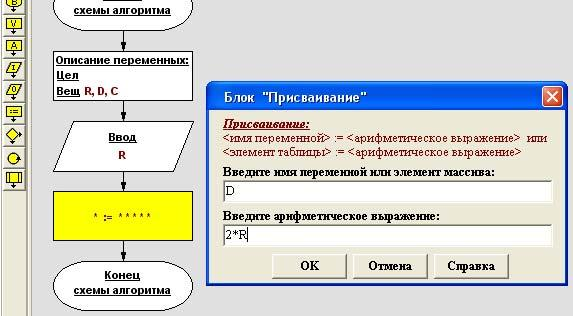

18. Во всплывающем окне Блок «Присваивание» в первую строку вписать имя переменной, соответствующее диаметру (D), а во вторую строку арифметическое выражение вычисления диаметра (2*R):

19. Нажать ОК.

20. Аналогично вставить блок, вычисляющий длину окружности по формуле 2*3.14*R или 3.14*D (обратите внимание на точку в десятичной дроби).

21. Самостоятельно добавьте блок Вывод данных для переменных C и D.

22. В главном меню окна выбрать Отладка. Затем нажать загоревшуюся зелёную стрелочку запуска алгоритма на исполнение. Блоки схемы будут поочерёдно становиться активными (зелеными). Для их исполнения нажимайте

23. В момент выполнения Ввода данных введите во всплывающем окне значение радиуса.

24. В процессе выполнения алгоритма в правой части окна будут появляться значения переменных.

25. Когда выполнение алгоритма будет закончено, появится всплывающее окно с конечными (выходными) значениями всех переменных:

26. Можно повторить выполнение алгоритма с другим значением радиуса, нажав опять на стрелочку

27. В главном меню окна выбрать: Блок-схема | Новая блок-схема.

28. Самостоятельно составить блок-схему вычисления гипотенузы прямоугольного треугольника для заданных катетов.

29. Представить работу на проверку учителю. Сохранить схему в своей рабочей папке: Блок-схема | Сохранить схему.
